Sistèm elektrik machin konplè a

Entwodiksyon pwodwi

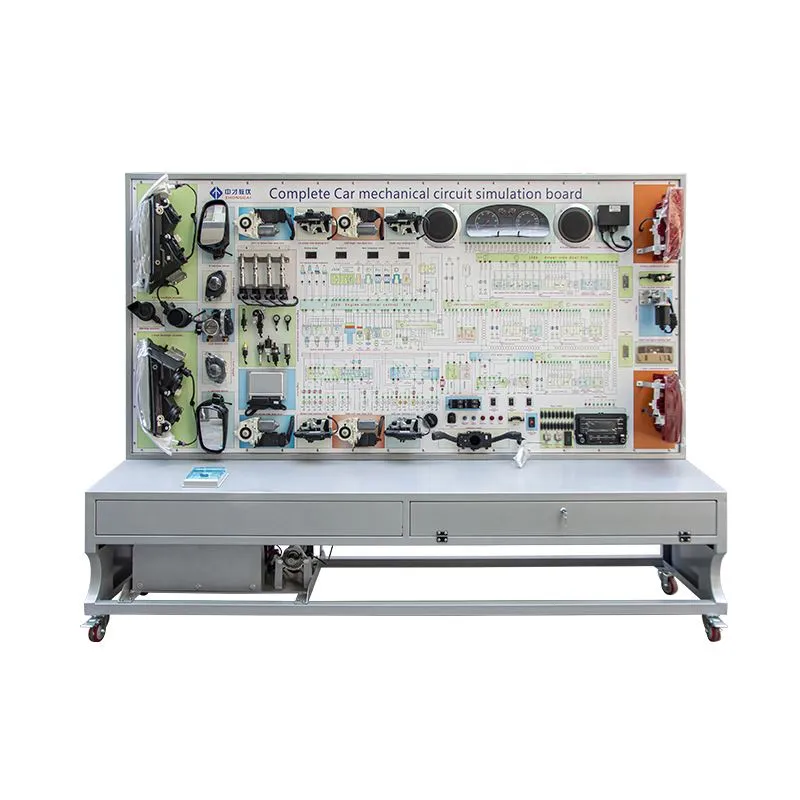

Aparèy sa a baze sou sistèm elektwonik ak elektrik otomobil Volkswagen Passat, ki montre efektivman konpozisyon ak pwosesis k ap travay nan divès sistèm, tankou sistèm enstriman, sistèm ekleraj, sistèm ekleraj, sistèm essuie-glace, sistèm kòmanse, sistèm chaje, ak sistèm ignisyon. Li apwopriye pou bezwen ansèyman segondè ak pi wo kolèj teknik pwofesyonèl, enstitisyon edikasyon jeneral, ak òganizasyon fòmasyon pou tou de fòmasyon teyorik ak pratik nansistèm elektrik machin konplè yo.

Karakteristik fonksyonèl

Sistèm operasyon reyalis:

Aparèy sa a prezante yon totalman fonksyonèl otomobil sistèm elektwonik ak elektrik, demontre estrikti nankonplè sistèm elektrik machin, ki gen ladan sistèm enstriman an, sistèm ekleraj, sistèm ekleraj, sistèm essuie-glace, sistèm kòmanse, sistèm chaje, ak sistèm ignisyon.

Demonstrasyon entèaktif:

Itilizatè yo ka manipile divès kalite switch elektrik ak bouton pou demontre reyalistikman pwosesis k ap travay nan sistèm enstriman an, sistèm ekleraj, sistèm ekleraj, sistèm essuie-glace, sistèm demaraj, sistèm chaje, ak sistèm ignisyon, ede elèv yo konprann fonksyon yo.konplè sistèm elektrik machin.

Mezi pò ak fòmasyon konpetans:

Chak eleman elektrik sou panèl fòmasyon an ekipe ak pò mezi. Lè yo fè referans a dyagram sikwi korespondan yo oswa dokiman reparasyon yo epi lè l sèvi avèk enstriman tankou osiloskop ak miltimèt, elèv yo ka devlope ladrès yo nan li dyagram yo ak mezire divès siyal ki gen rapò ak la.konplè sistèm elektrik machin.

Tèminal Tès Dirèk:

Se panèl fòmasyon an enstale ak tèminal tès ki pèmèt pou mezi dirèk nan siyal elektrik soti nan divès konpozan sikwi nan sistèm elektrik veyikil la, ki gen ladan rezistans, vòltaj, aktyèl, ak siyal frekans.

Konstriksyon dirab:

Se platfòm fòmasyon an te fè soti nan asye-wo kalite, prezante gwo fòs, rezistans korozyon, ak yon lavi ki long. Li sibi yon pwosesis flite pou yon aparans atire ak-wo fen. Platfòm nan ekipe ak woulèt oto-bloke, asire mobilite fasil, sekirite, fyab, ak rezistans.

Atravè aparèy sa a, elèv yo ka konplè metrize lakonplè sistèm elektrik machinnan Volkswagen Passat la, mete yon fondasyon solid pou devlopman konpetans pwofesyonèl yo.

Chèk Pre-Operasyon

Tcheke vòltaj batri a nòmal anvan ou opere ban eksperyans elektrik machin lan.

Asire w ke koneksyon òdinatè yo an sekirite.

Enspekte kab pouvwa a pou nenpòt dekoneksyon oswa domaj izolasyon.

Verifye ke kab batri yo byen konekte.

Asire w ke switch simulation fay la nan pozisyon ki kòrèk la.

Vire switch ignisyon an nan pozisyon ON epi tcheke panèl enstriman an ak fil elektrik pou nenpòt ki anòmal. Si tout bagay nòmal, limen chak switch limyè pou tcheke si tout limyè yo fonksyone byen. Peze bouton kòn lan pou asire kòn elektrik la ap travay. Peze switch korespondan yo pou tcheke tout motè yo fonksyone nòmalman. Sèlman kontinye ak tès oswa mezi si tout bagay ap fonksyone kòrèkteman.

Pwosedi Fonksyònman pwodwi

Operasyon Deteksyon Fòt:

Sèvi ak yon miltimèt pou tcheke eleman sa yo:

Tcheke vòltaj batri a:

Verifye ke vòltaj batri a nòmal e ke li ka bay 12V liy kouran konstan an.

Tcheke switch limyè yo:

Limen switch limyè a nan premye pozisyon an epi tcheke si limyè pakin devan ak dèyè eklere byen, ansanm ak panèl enstriman an ak limyè plak machin yo. Chanje nan pozisyon limyè bwouya a epi tcheke si limyè bwouya devan ak dèyè eklere byen.

Tcheke switch dimmer limyè devan yo:

Opere switch dimmer limyè devan yo pou tcheke si gwo travès yo, travès ba, ak limyè pase yo fonksyone kòrèkteman.

Tcheke switch siyal vire, switch limyè avètisman, switch limyè ranvèse, switch limyè fren, ak bouton klakson:

Aktive switch siyal vire a epi tcheke si siyal vire a goch ak adwat klere byen.

Peze bouton limyè avètisman an pou verifye si limyè avètisman devan ak dèyè yo klere byen.

Peze switch limyè ranvèse a pou asire limyè ranvèse yo eklere kòrèkteman.

Peze switch limyè fren an pou tcheke si limyè fren yo ak limyè fren ki wo-monte eklere byen.

Tcheke switch fenèt pouvwa yo, switch ajisteman glas yo, ak switch essuie-glaces:

Peze chak switch fenèt pouvwa pou verifye ke motè fenèt pouvwa korespondan yo fonksyone nòmalman.

Vire switch ajisteman glas la pou tcheke si miwa korespondan yo deplase jan li espere.

Mete switch la essuie-glace nan pozisyon ki apwopriye a epi tcheke si motè a essuie-glace fonksyone byen.

Fòt komen ak solisyon yo

Antretyen ak Swen

Pou asire ke sistèm lan an sekirite ak serye, dekonekte ekipman pou pouvwa a epi retire tèminal negatif batri a apre tès la fini.

Pa mete ban eksperyans nan nan kondisyon ki twò imid oswa nan limyè solèy la dirèk.

Pou anpeche entèferans, evite mete materyèl mayetik tou pre ekipman an.

Pandan operasyon an nan ban eksperyans lan, pa ploge owaza oswa deploge konektè sikwi pou evite domaj aksidan.

Prekosyon pou Itilizasyon

Pa ploge oswa deploge konektè ECU anvan yo retire tèminal negatif batri a.

Pa ploge oswa deploge okenn konektè lè switch ignisyon an nan pozisyon "ON".

Lè w ap itilize zouti dyagnostik yo, asire w ke yo swiv metòd itilizasyon kòrèk.

Pa mezire rezistans detèktè oswa actuators atravè pò tès yo pandan switch ignisyon an nan pozisyon "ON". Si sa nesesè, yo dwe pran mezi anba gidans yon enstriktè ak switch ignisyon an nan pozisyon "OFF". Peye atansyon sou metòd mezi apwopriye.

Regilyèman rechaje batri a jan sa nesesè.
